RNG系列采样电阻

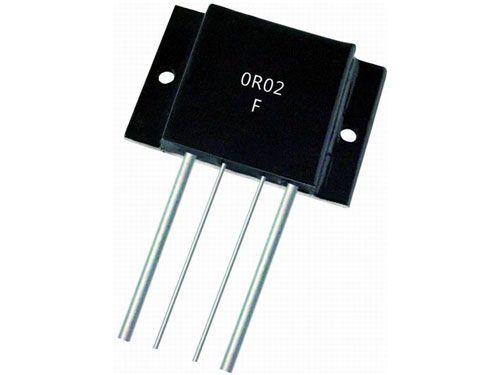

产品名称: RN型低阻取样电阻器
产品信息:
产 品 说 明
RN系列功率型四引线电流采样电阻器，采用平面无感电阻设计技术，利用电阻应变原理，从而使产品具有精度高、比功率大、长期稳定性高、电阻温度系数（TCR）小等优点;电阻器阻值范围0.001Ω--10Ω，相对误差±0.01%--±1%，电阻温度系数最小±3ppm；产品广泛应用于电流标准源、计量测试系统、输变电等高要求领域；产品可根据客户要求单独设计制造。
RN系列电阻器外形尺寸图：
|
功率 （W） |
外形尺寸（mm） |
备注 |
||||||||
|
L |
H |
D |
T |
l |
h |
d |
Φ1 |
Φ2 |
电阻器外侧两根引线为电流端，内侧为电压取样端 |
|
|
10 |
40 |
20 |
30 |
8 |
25 |
10 |
20 |
视电流大小决定引线直径 |
0.6 |
|
|
30 |
60 |
40 |
50 |
12 |
25 |
20 |
40 |
0.8 |
||
|
50 |
120 |
40 |
105 |
12 |
25 |
20 |
90 |
0.8 |
||
|
80 |
160 |
40 |
150 |
15 |
25 |
20 |
140 |
0.8 |
||
|
100 |
200 |
50 |
185 |
15 |
25 |
25 |
170 |
|||
